气缸节流阀安装方法

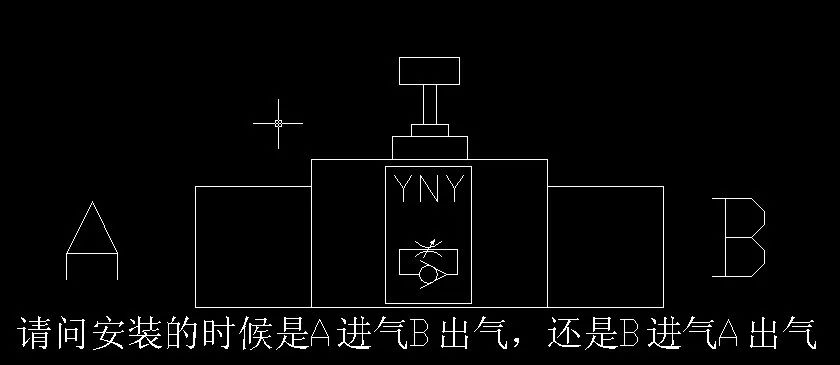

根据上图所示应该说从A到B的方向是可以调节流量大小的，但是从B到A的方向就没有调节作用。如果是调节进气，那么把A作为进气；如果是调节排气，那么把B作为进气。

气缸调速阀（单向节流阀）安装注意事项

调速阀是由单向阀和节流阀并联而成，常用于控制气缸速度。

调速阀的安装方式分以下两种：

排气节流（常用）：

一般用在气缸调速时使用排气节流的方式，稳定性好，且在连接时调速阀接近执行元件为佳，缸径15以下的应小于100mm，一般最长不能超过300mm, 当气缸至调速阀的配管容积远大于气缸容积时，就很难控制控制气缸速度。

进气节流：

进气侧单向阀关闭，排气侧单向阀开启。进气流量小，进气腔压力上升缓慢，排气迅速，排气腔压力很低。主要靠压缩空气的膨胀使活塞前进，故这种节流方式很难控制气缸的速度达到稳定。一般只用于单作用气缸、夹紧气缸和低摩擦力气缸的速度控制。

《机械工程文萃》编者补充：也与调速阀安装位置有关系。因位置空间的限制，调速阀不便于安装在气缸上，如果选用进气节流的调速阀，直接安装在换向阀上，这时候节流阀的作用对气缸来讲还是出气节流。

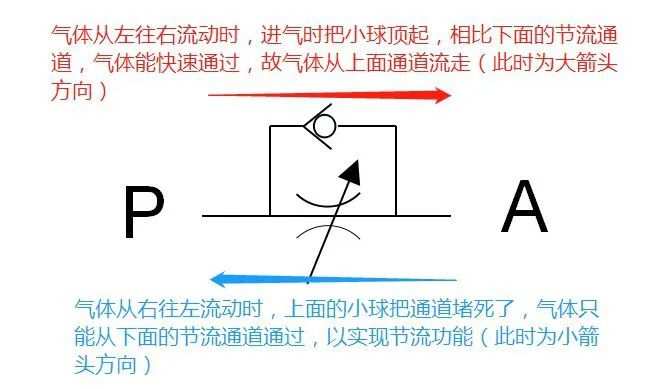

节流阀简图的理解：

大小箭头如下图所示：

安装方式：

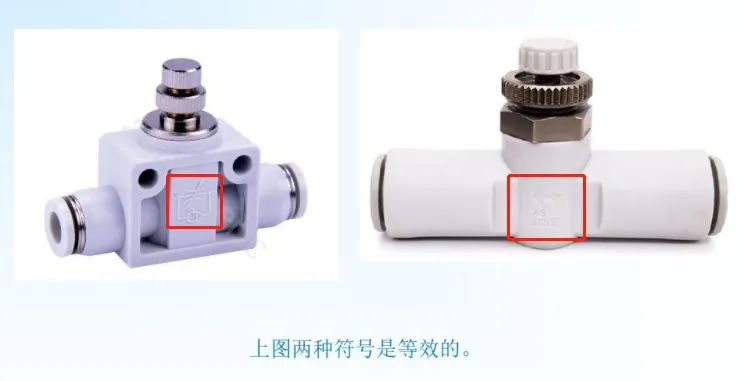

一般调速阀上会标明简图或者大小箭头（如下图）

排气节流的安装方式为大进小出（大箭头方向进气，小箭头方向出气 ），进气节流的安装方式为小进大出（小箭头方向进气，大箭头方向出气 ）。
注：以上两种说法均以气源端为进气端，进气意思为进入气缸缸体的气体，排气意思为气缸缸体排出的气体。

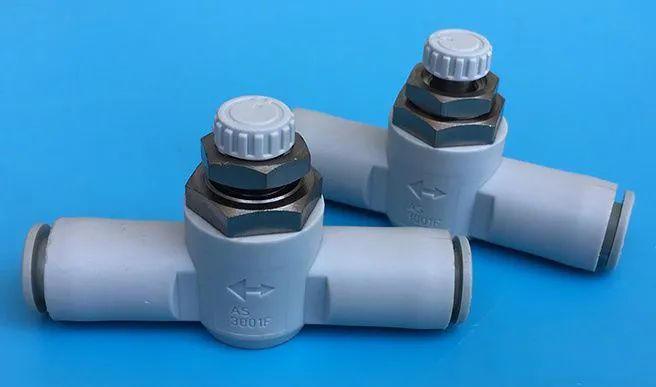

注意亚德客该款调速阀与SMC大小箭头方向相反：

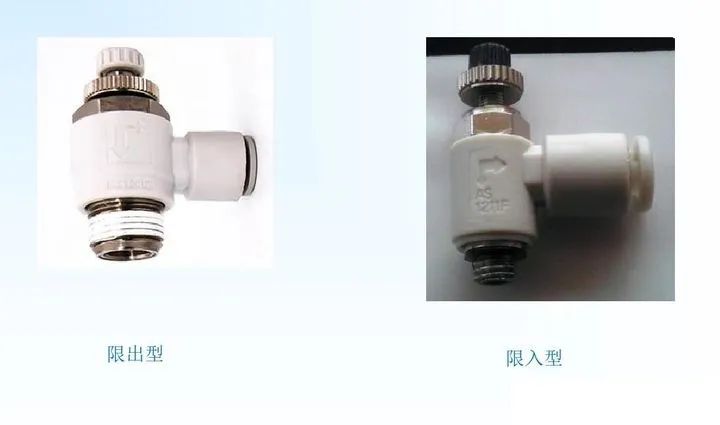

用以下这款调速阀说明一下进气/排气节流并不是绝对的，当安装在气缸上时，下图左边的为排气节流型，右边的为进气节流型，如果是装在电磁阀上，则左边的是进气节流型，右边的是排气节流型，这里的进气/排气节流形式是相对而言的。

来源：机械工程文萃
